Dentro la casa.
Strato dopo strato.

Una lettura trasparente dei sistemi costruttivi disponibili: materiali, sequenze, spessori e prestazioni di riferimento, prima che ogni pacchetto venga verificato sul progetto esecutivo.

Prestazioni leggibili

Il valore è nel pacchetto completo.

La conducibilità λD descrive il materiale isolante; la trasmittanza U descrive invece l’intero elemento costruttivo. Per questo riportiamo entrambi i dati e separiamo i valori dichiarati dai produttori dalle stime sull’insieme parete. Le soluzioni da 10 e 20 cm sono riferimenti progettuali, non prodotti contrattuali.

01 / Involucro

Pareti esterne

Quattro famiglie isolanti abbinate a struttura X-LAM, strato esterno continuo e controparete tecnica interna. La scelta dipende da clima, inerzia desiderata, dettagli di facciata e capitolato.

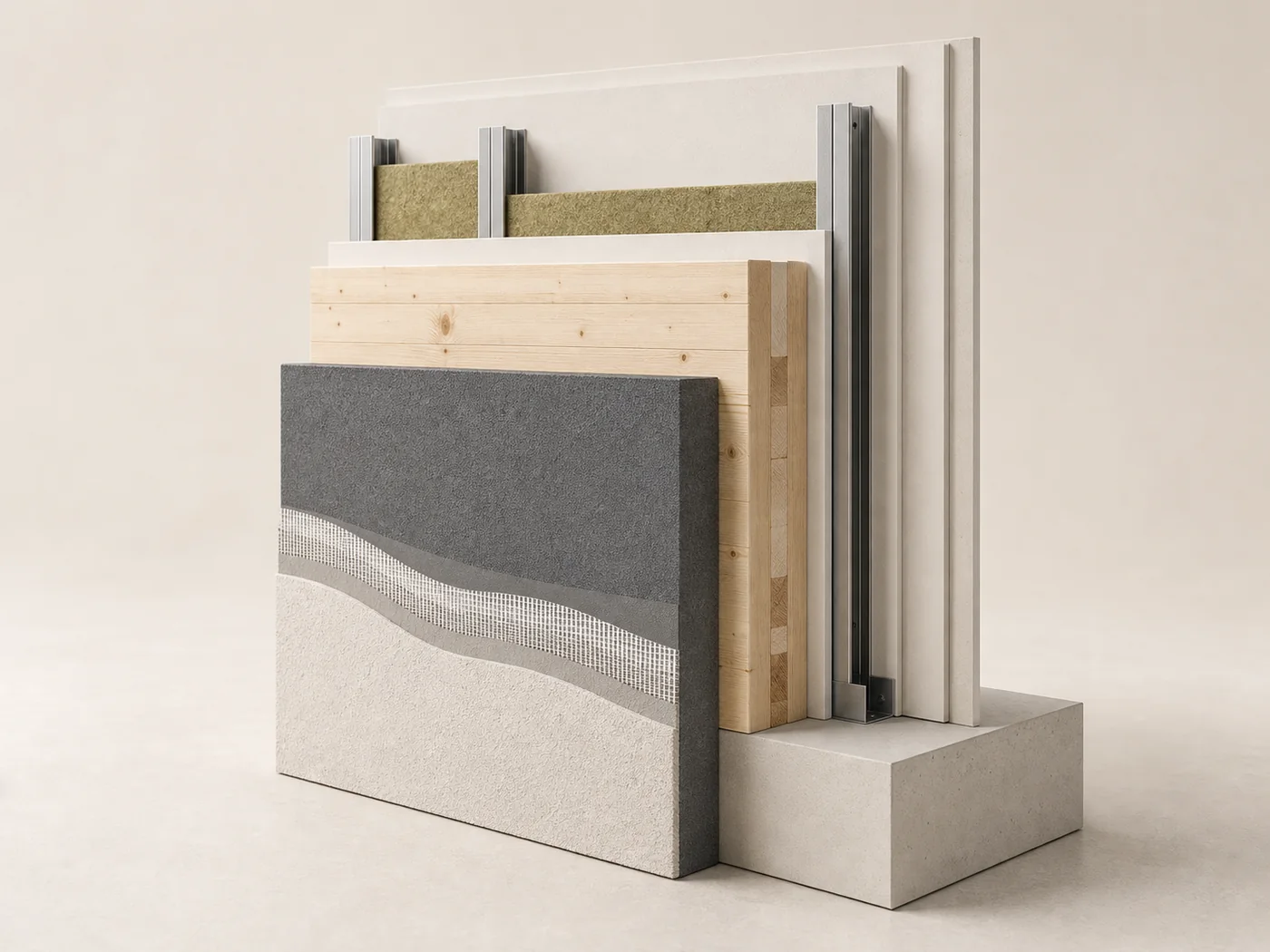

Spaccato fotorealistico parete X-LAM con EPS grafite

EPS grafite · 10 cm

Elevata efficienza invernale con spessore contenuto.

λD 0,031 W/mKµ 20–70Euroclasse E
Isolante R isolante U parete indicativa Sfasamento
10 cm 3,23 m²K/W ≈ 0,18 W/m²K da calcolare
  1. Finitura esterna e rasatura armata
  2. EPS additivato grafite 100 mm
  3. Pannello strutturale X-LAM 100 mm
  4. Intercapedine tecnica con isolante 50 mm
  5. Fibrogesso e cartongesso interni

Valore U stimato per il pacchetto completo di riferimento. Lo sfasamento richiede il calcolo dinamico della composizione definitiva.

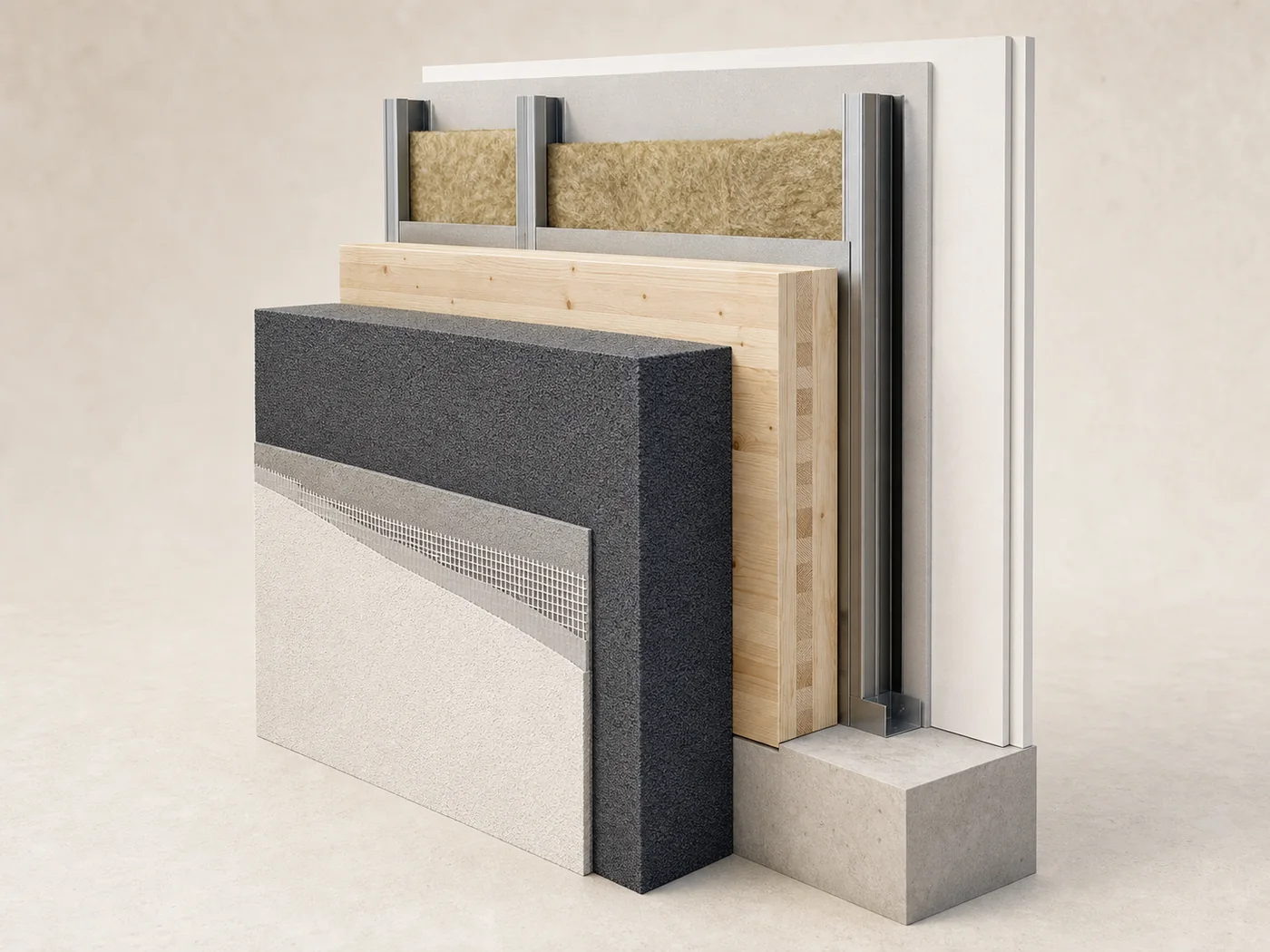

Spaccato fotorealistico parete X-LAM con EPS grafite da 20 centimetri

EPS grafite · 20 cm

Prestazione termica elevata per involucri ad alta efficienza.

λD 0,031 W/mKµ 20–70Euroclasse E
Isolante R isolante U parete indicativa Sfasamento
20 cm 6,45 m²K/W ≈ 0,12 W/m²K > 13 h nel documento origine
  1. Finitura esterna e rasatura armata
  2. EPS additivato grafite 200 mm
  3. Pannello strutturale X-LAM 100 mm
  4. Intercapedine tecnica con isolante 50 mm
  5. Fibrogesso e cartongesso interni

Il documento tecnico di origine riporta U = 0,12 W/m²K per il pacchetto da circa 41 cm.

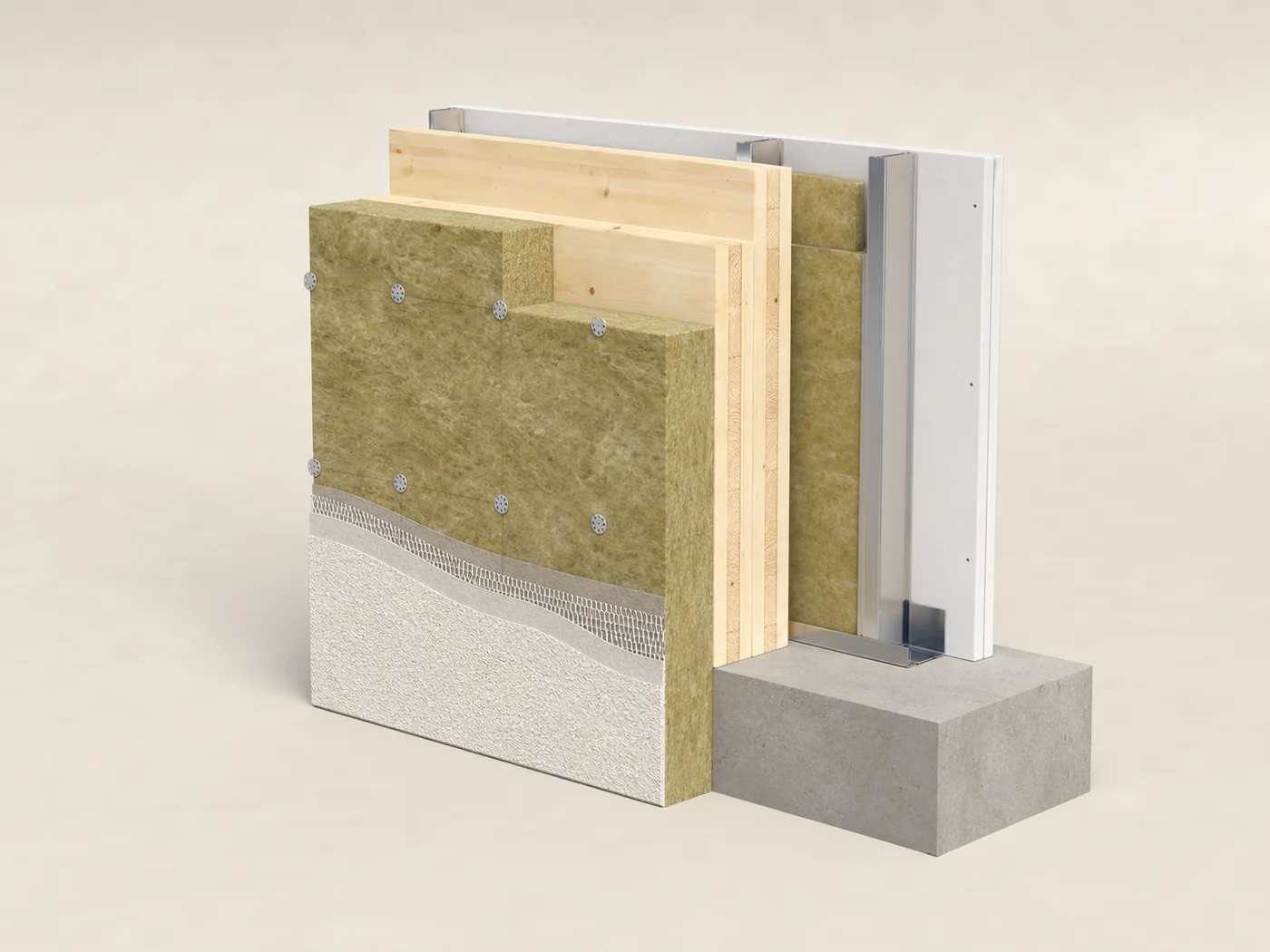

Spaccato fotorealistico parete X-LAM con lana di roccia

Lana di roccia

Protezione termica, comportamento al fuoco e comfort acustico.

λD 0,035 W/mKA1 incombustibileIdrofoba
Isolante R isolante U parete indicativa Sfasamento
10 cm 2,86 m²K/W ≈ 0,19 W/m²K da calcolare
20 cm 5,71 m²K/W ≈ 0,12 W/m²K da calcolare
  1. Intonaco esterno e rasatura armata
  2. Pannello in lana di roccia 100 o 200 mm
  3. Pannello strutturale X-LAM 100 mm
  4. Intercapedine tecnica isolata 50 mm
  5. Fibrogesso e cartongesso interni

Nel PDF di origine la variante da 12 cm è calcolata con U = 0,20 W/m²K e sfasamento > 24 h. Il valore è da riconfermare sul pacchetto definitivo.

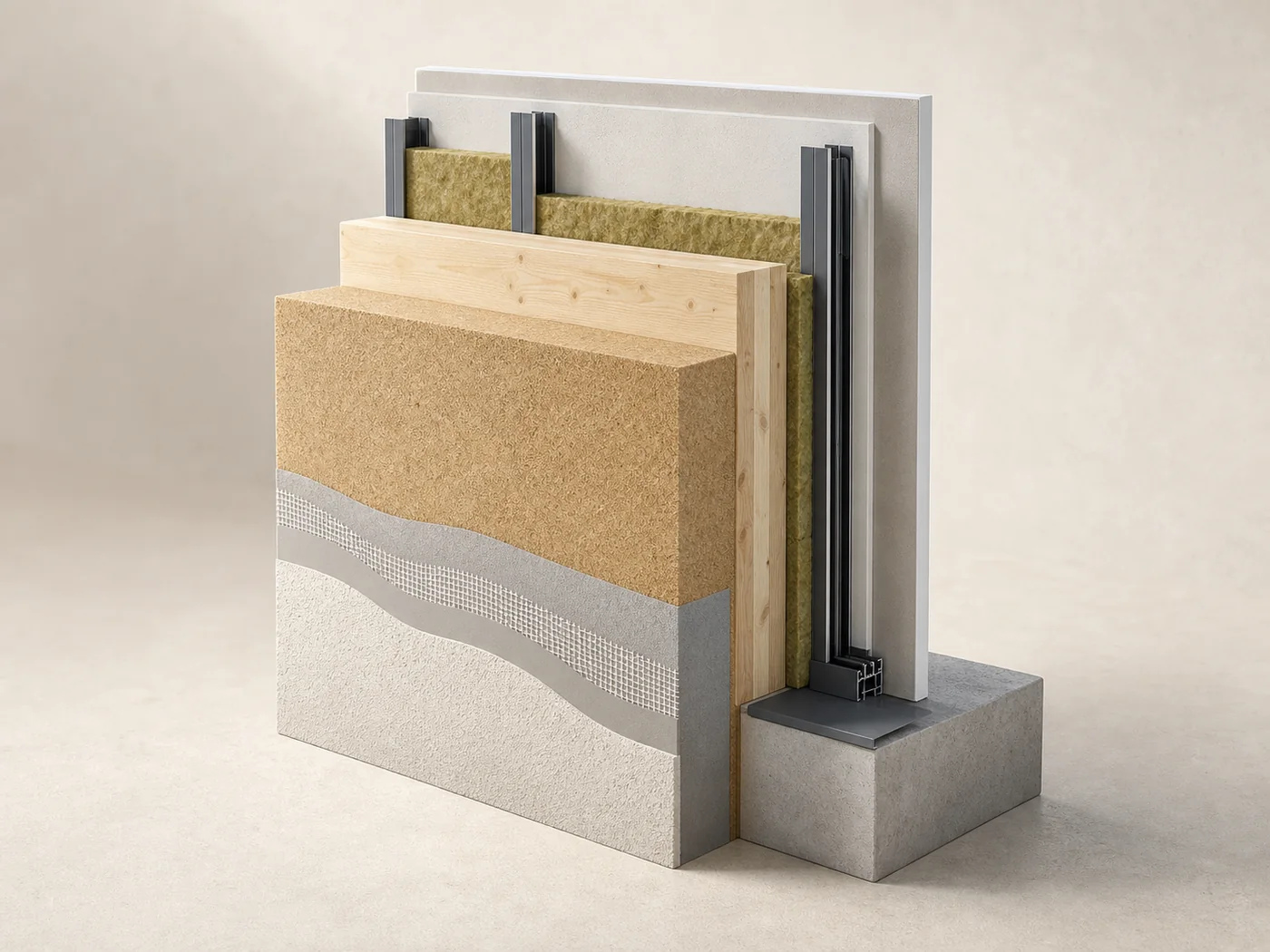

Spaccato fotorealistico parete X-LAM con fibra di legno

Fibra di legno

Materiale aperto al vapore, con elevata capacità termica estiva.

λD 0,038 W/mKρ ≈ 50 kg/m³c 2.100 J/kgKµ 2
Isolante R isolante U parete indicativa Sfasamento
10 cm 2,63 m²K/W ≈ 0,20 W/m²K da calcolare
20 cm 5,26 m²K/W ≈ 0,13 W/m²K da calcolare
  1. Intonaco esterno minerale e rasatura
  2. Fibra di legno 100 o 200 mm
  3. Pannello strutturale X-LAM 100 mm
  4. Intercapedine tecnica isolata 50 mm
  5. Fibrogesso e cartongesso interni

Nel PDF di origine la variante da 12 cm è calcolata con U = 0,20 W/m²K e sfasamento > 24 h.

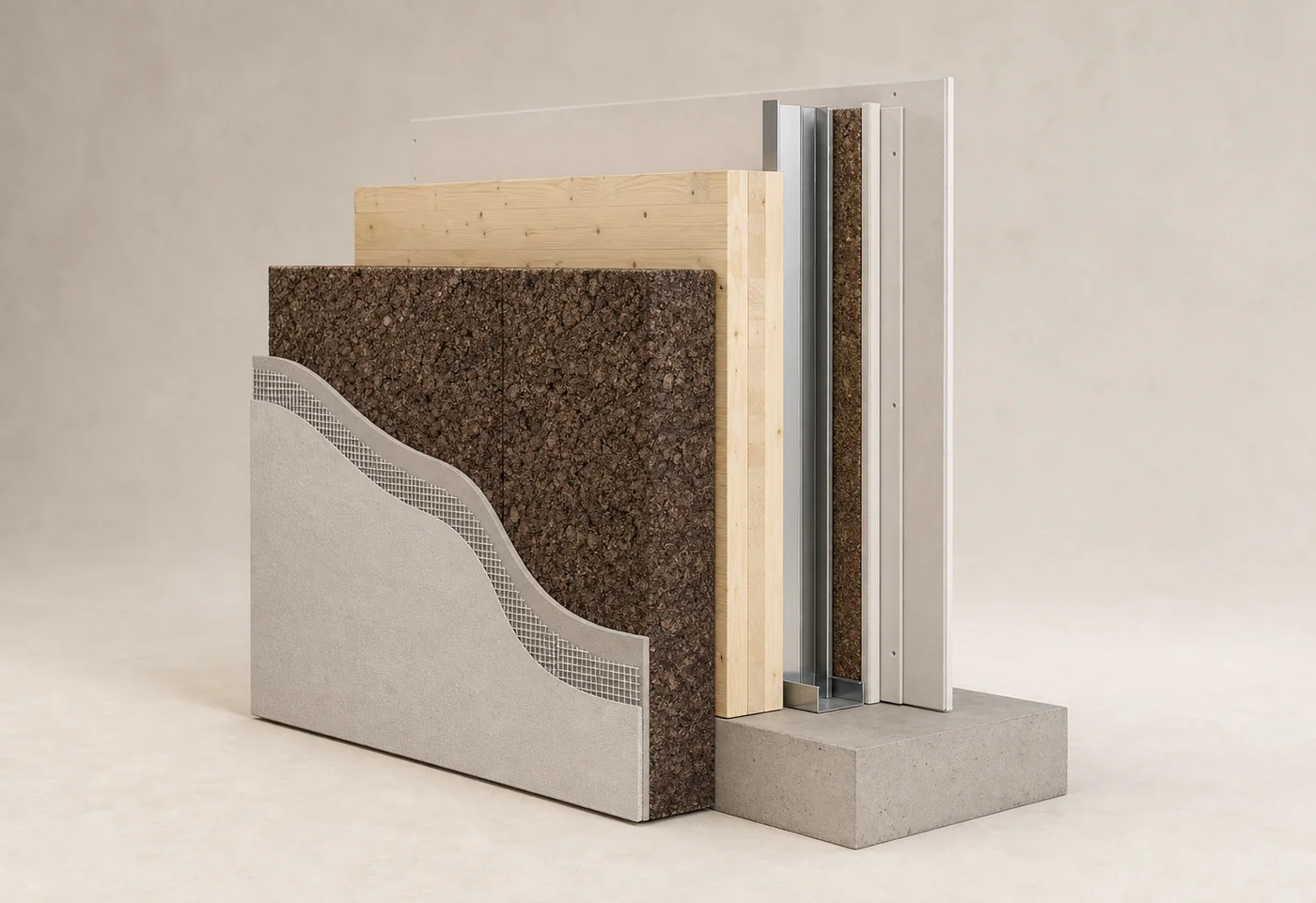

Spaccato fotorealistico parete X-LAM con sughero espanso

Sughero espanso

Isolante naturale, riciclabile e stabile nel tempo.

λD 0,040 W/mKρ fino a 115 kg/m³EN 13170
Isolante R isolante U parete indicativa Sfasamento
10 cm 2,50 m²K/W ≈ 0,21 W/m²K da calcolare
20 cm 5,00 m²K/W ≈ 0,12–0,14 W/m²K > 24 h nel documento origine
  1. Finitura esterna e rasatura minerale
  2. Sughero espanso 100 o 200 mm
  3. Pannello strutturale X-LAM 100 mm
  4. Intercapedine tecnica con sughero 50 mm
  5. Fibrogesso e cartongesso interni

02 / Interni

Pareti e contropareti

Sistemi a secco pensati per coordinare acustica, passaggi impiantistici, ispezionabilità e qualità delle finiture.

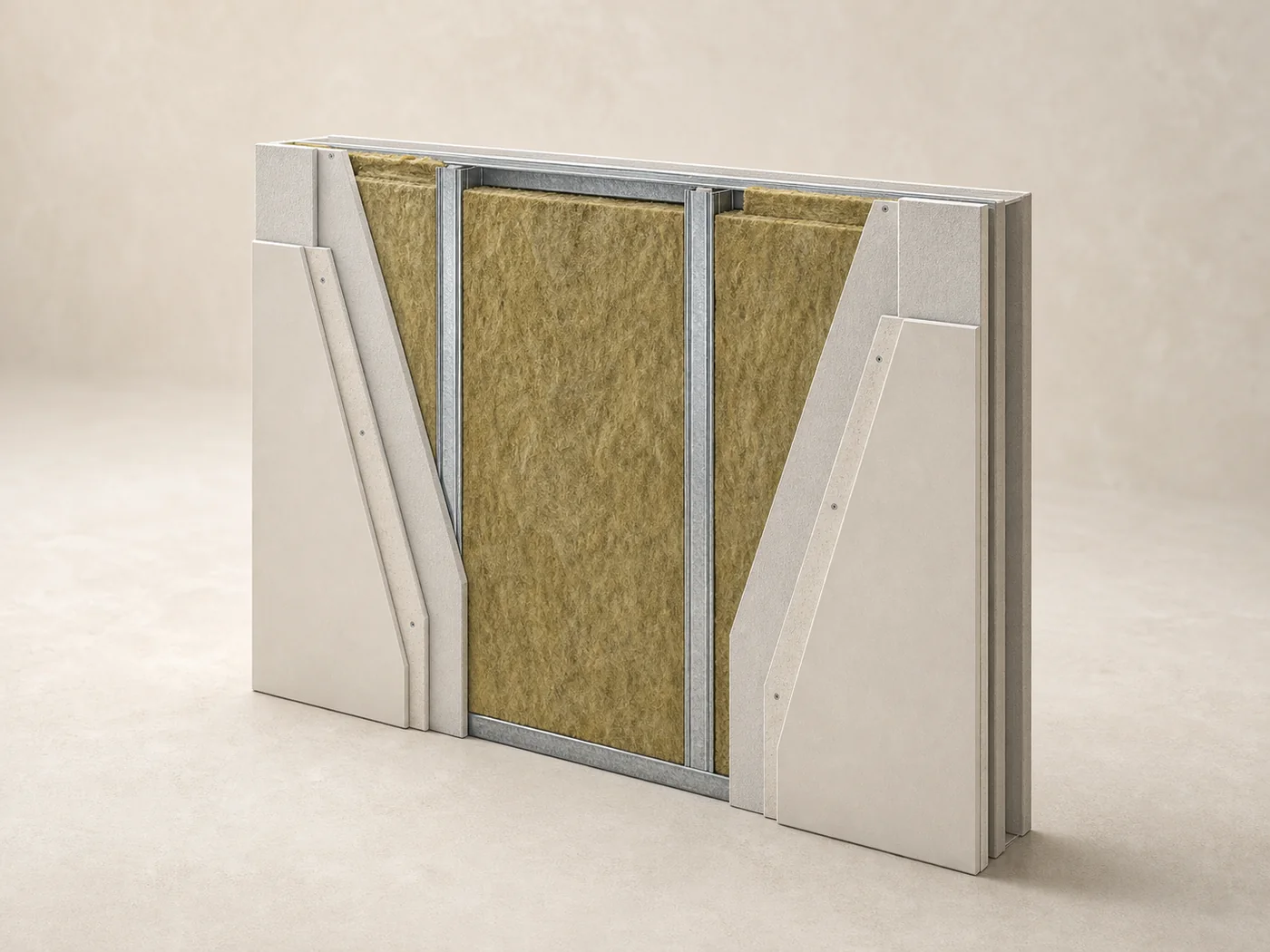

Spaccato fotorealistico parete divisoria interna

Parete divisoria interna

Famiglie da circa 10, 12,5 o 15 cm, definite secondo prestazione acustica e impianti.

Spessore 10–15 cmIsolante 50 mmU non applicabile
  1. Cartongesso 12,5 mm
  2. Fibrogesso 12,5 mm
  3. Orditura metallica 75 o 100 mm
  4. Lana di roccia 50 mm
  5. Fibrogesso e cartongesso sul lato opposto

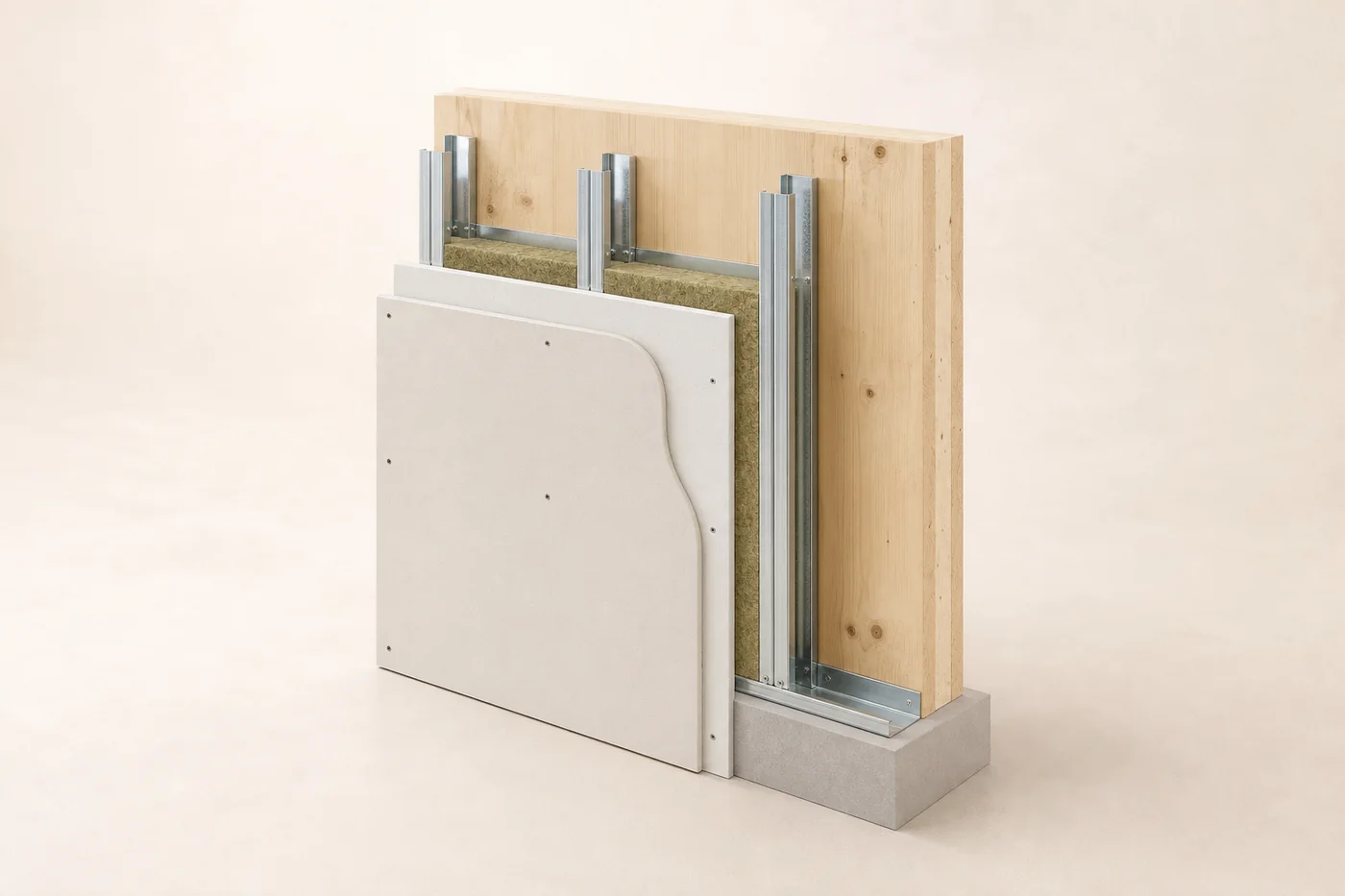

Spaccato fotorealistico controparete tecnica interna

Controparete tecnica

Camera impiantistica interna separata dalla struttura portante.

Spessore 10–12,5 cmIsolante 50–100 mmU non autonoma
  1. Struttura X-LAM esistente
  2. Orditura metallica distanziata
  3. Lana di roccia 50 o 100 mm
  4. Fibrogesso 12,5 mm
  5. Cartongesso 12,5 mm e finitura

03 / Sommità

Coperture

Pacchetti a falda o piani coordinati con controllo del vapore, impermeabilizzazione, isolamento continuo e smaltimento dell’acqua.

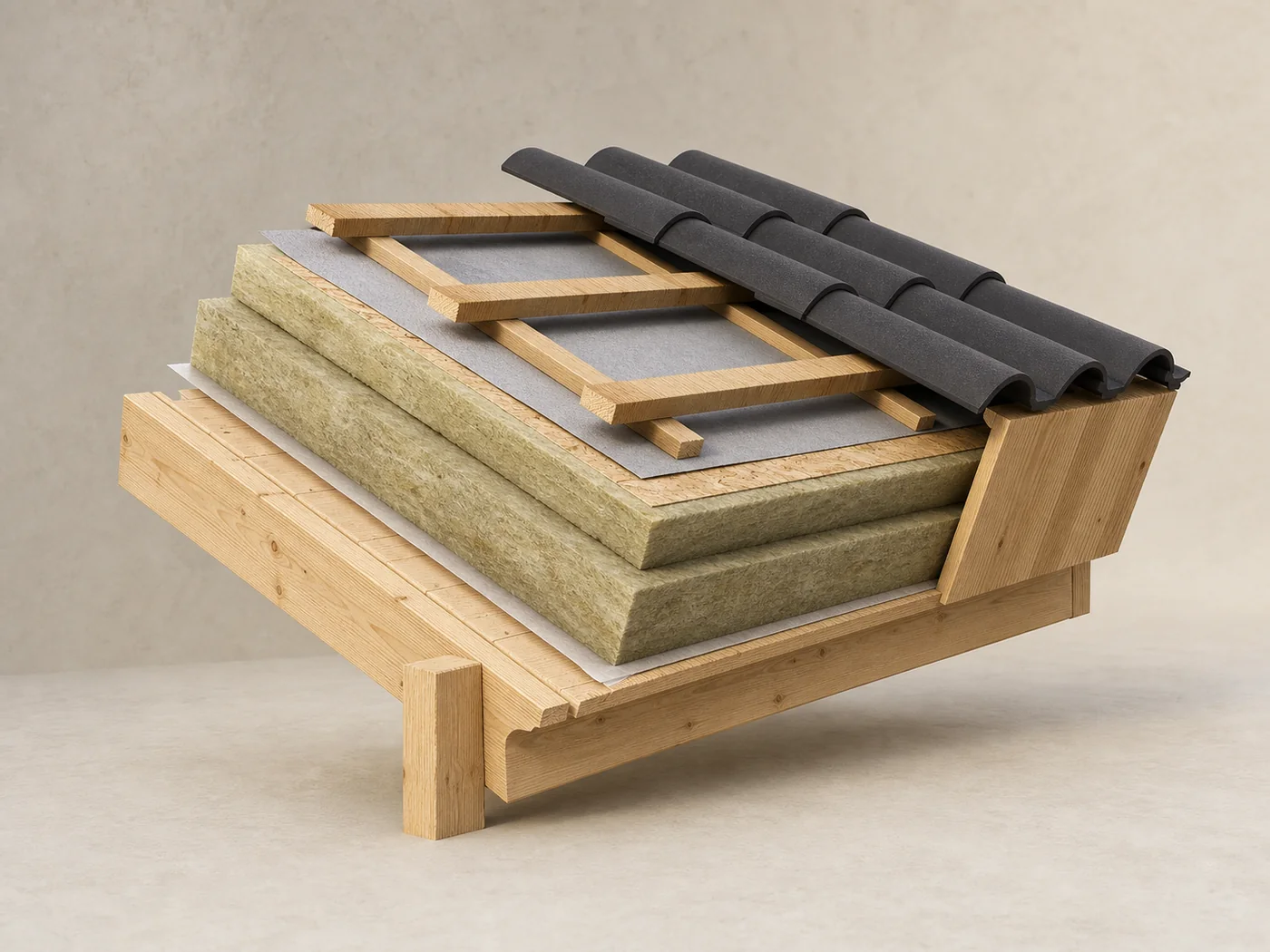

Spaccato fotorealistico copertura ventilata

Copertura ventilata a falda

Camera di ventilazione continua e isolamento minerale su struttura lignea.

U 0,187 W/m²KSfasamento ≈ 9 hPacchetto ≈ 21,5 cm*
  1. Perline in abete 20 mm e pannello OSB 15 mm
  2. Freno al vapore
  3. Lana di roccia 120 + 60 mm
  4. Membrana traspirante
  5. Listelli, controlistelli e tegole

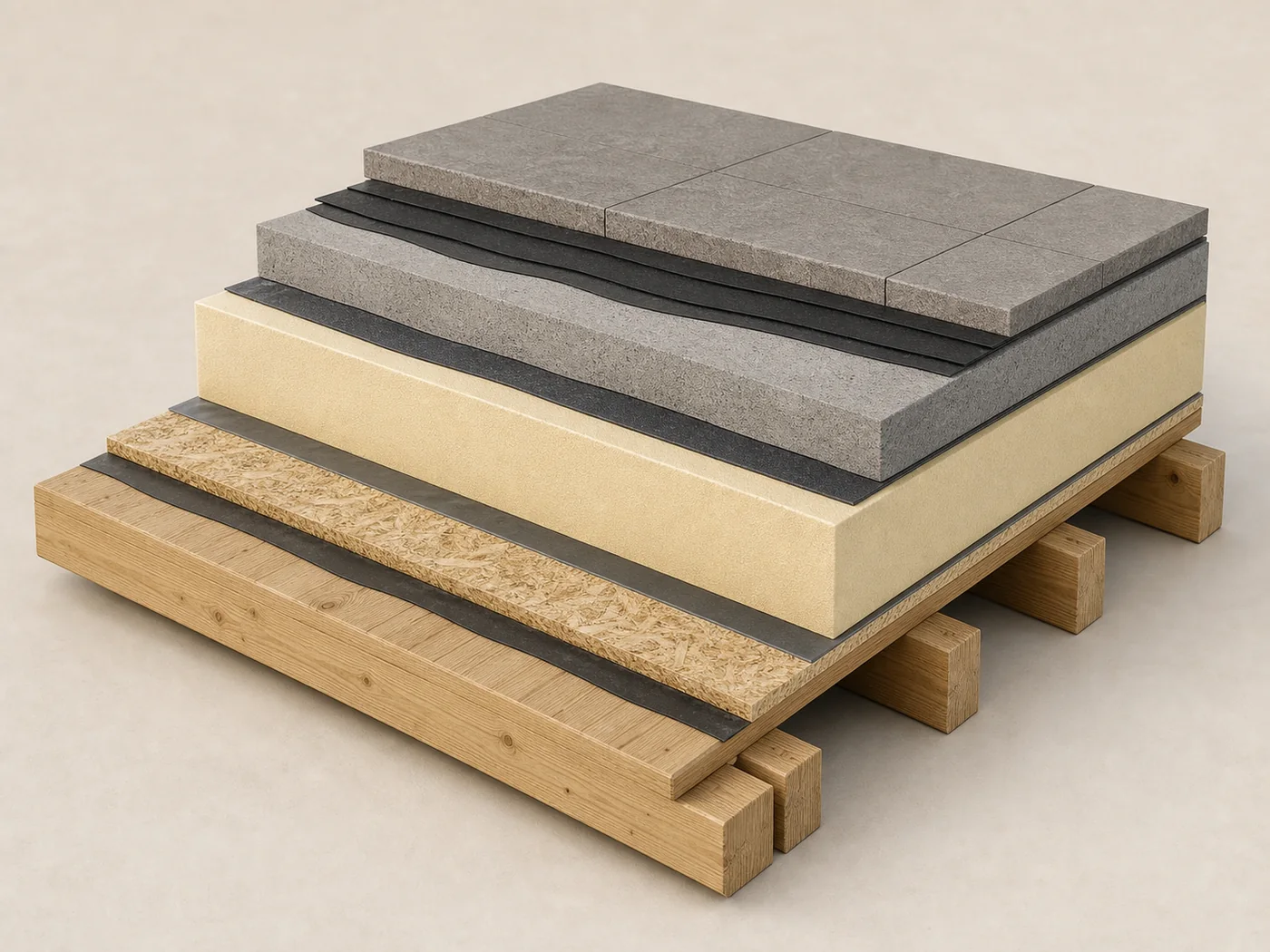

Spaccato fotorealistico copertura piana praticabile

Copertura piana praticabile

Terrazza tecnica coibentata, impermeabilizzata e pavimentata.

U 0,16 W/m²KSfasamento > 10 hPacchetto 27–34 cm*PIR λD 0,022
  1. Perline 20 mm e OSB 15 mm
  2. Barriera/freno al vapore
  3. Isolante PIR 120–140 mm
  4. Massetto delle pendenze 50–100 mm
  5. Doppia impermeabilizzazione, protezione e pavimento esterno

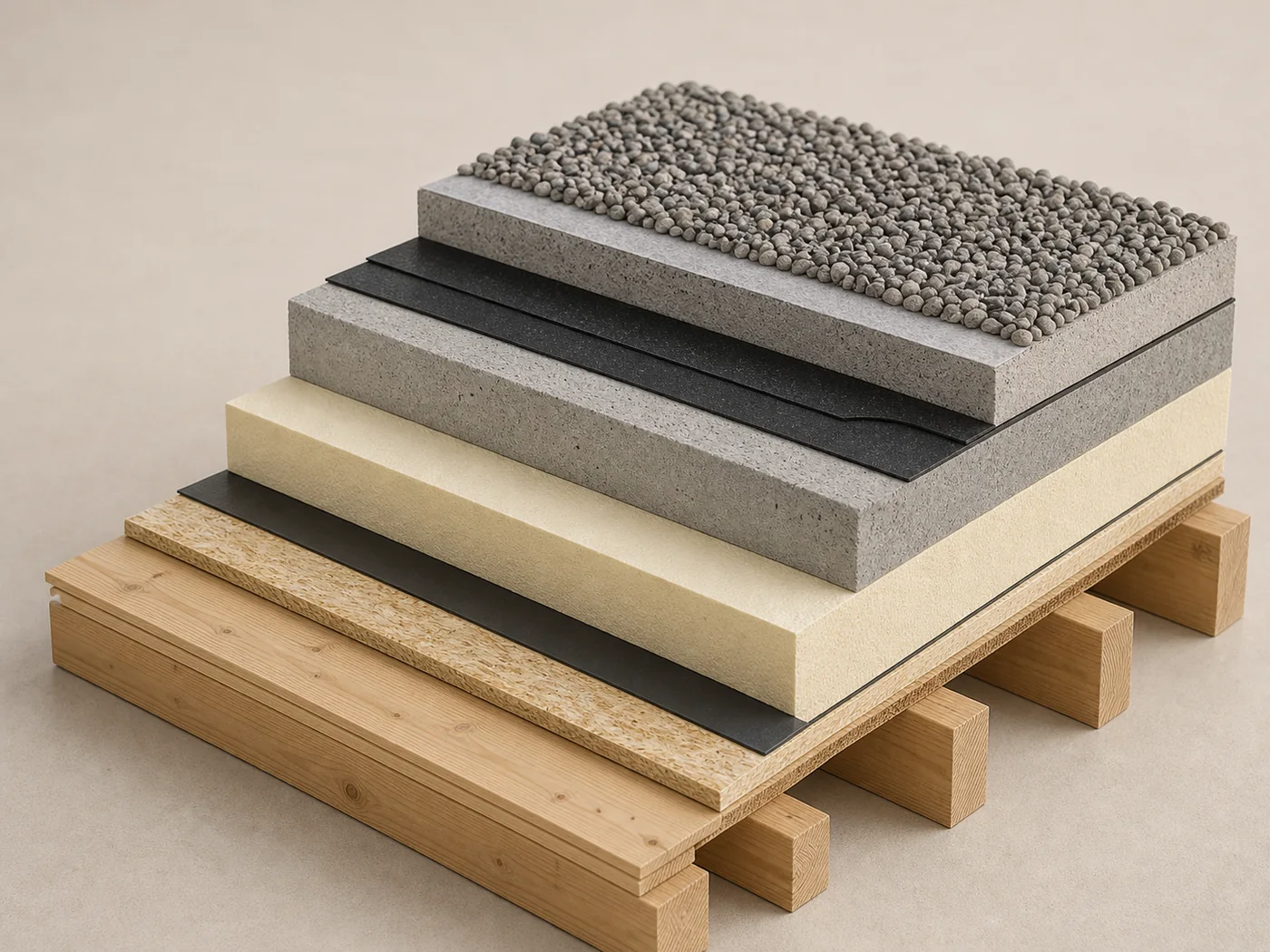

Spaccato fotorealistico copertura piana non accessibile

Copertura piana tecnica

Soluzione non accessibile con protezione in ghiaia e strato antiradice.

U 0,143 W/m²KSfasamento > 10 hPacchetto 29,5–36,5 cm*PIR λD 0,022
  1. Perline 20 mm e OSB 15 mm
  2. Barriera/freno al vapore
  3. Isolante PIR 120–140 mm
  4. Massetto delle pendenze 50–100 mm
  5. Doppia impermeabilizzazione, protezione, antiradice e ghiaia

04 / Orizzontamenti

Solai e attacchi a terra

Le strutture orizzontali vengono definite con la relazione geologica, il calcolo strutturale, il progetto impiantistico e la verifica termoacustica.

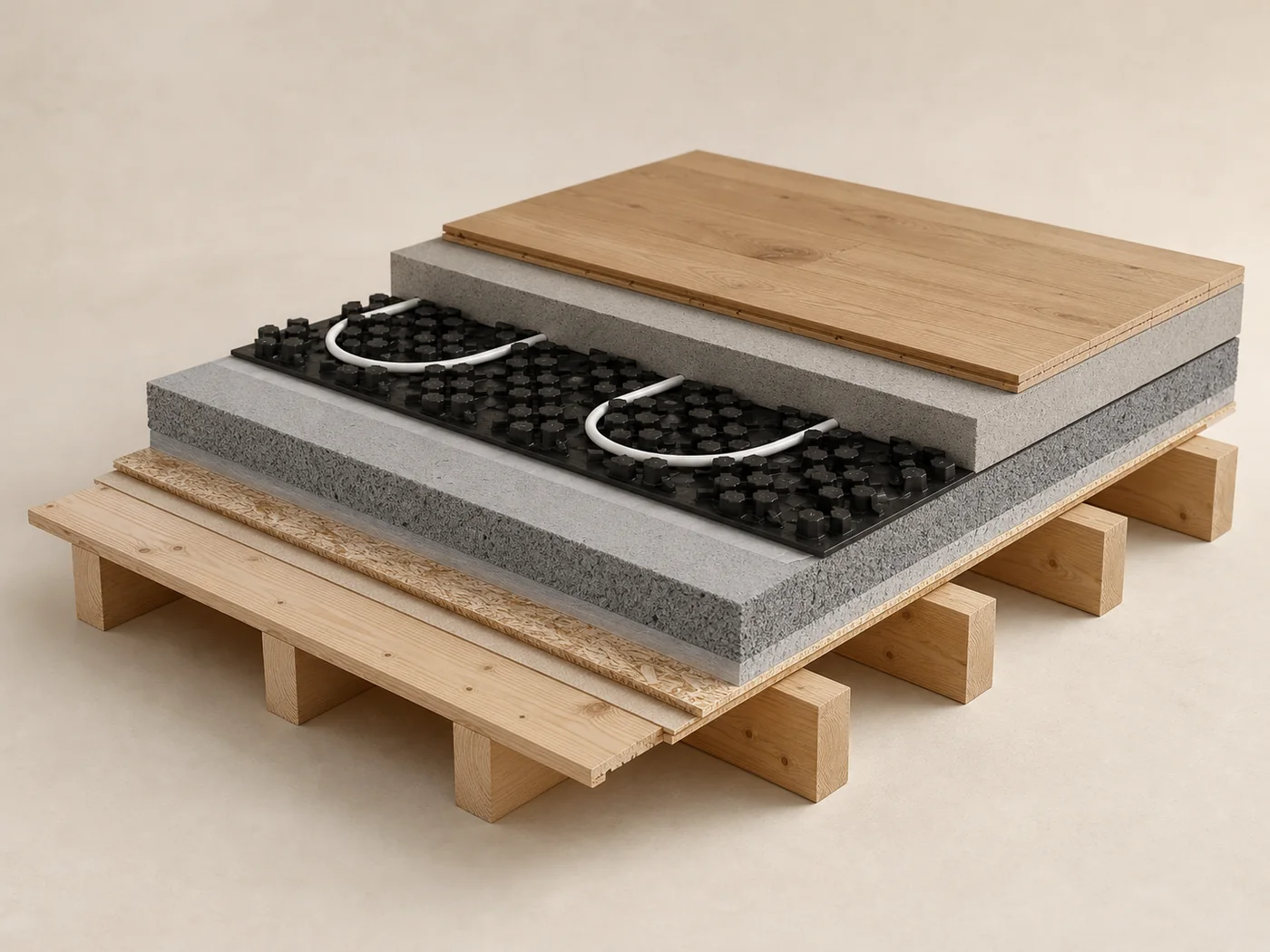

Spaccato fotorealistico solaio interpiano con riscaldamento radiante

Solaio interpiano radiante

Pacchetto coordinato con impianti e riscaldamento a pavimento.

Pacchetto 25–35 cm*Radiante 40 mmU non pertinente
  1. Struttura a travetti e perline 20 mm
  2. OSB 15 mm e controllo del vapore
  3. Sottofondo alleggerito impiantistico 110–210 mm
  4. Pannello radiante 40 mm
  5. Massetto 50 mm e pavimento 15 mm

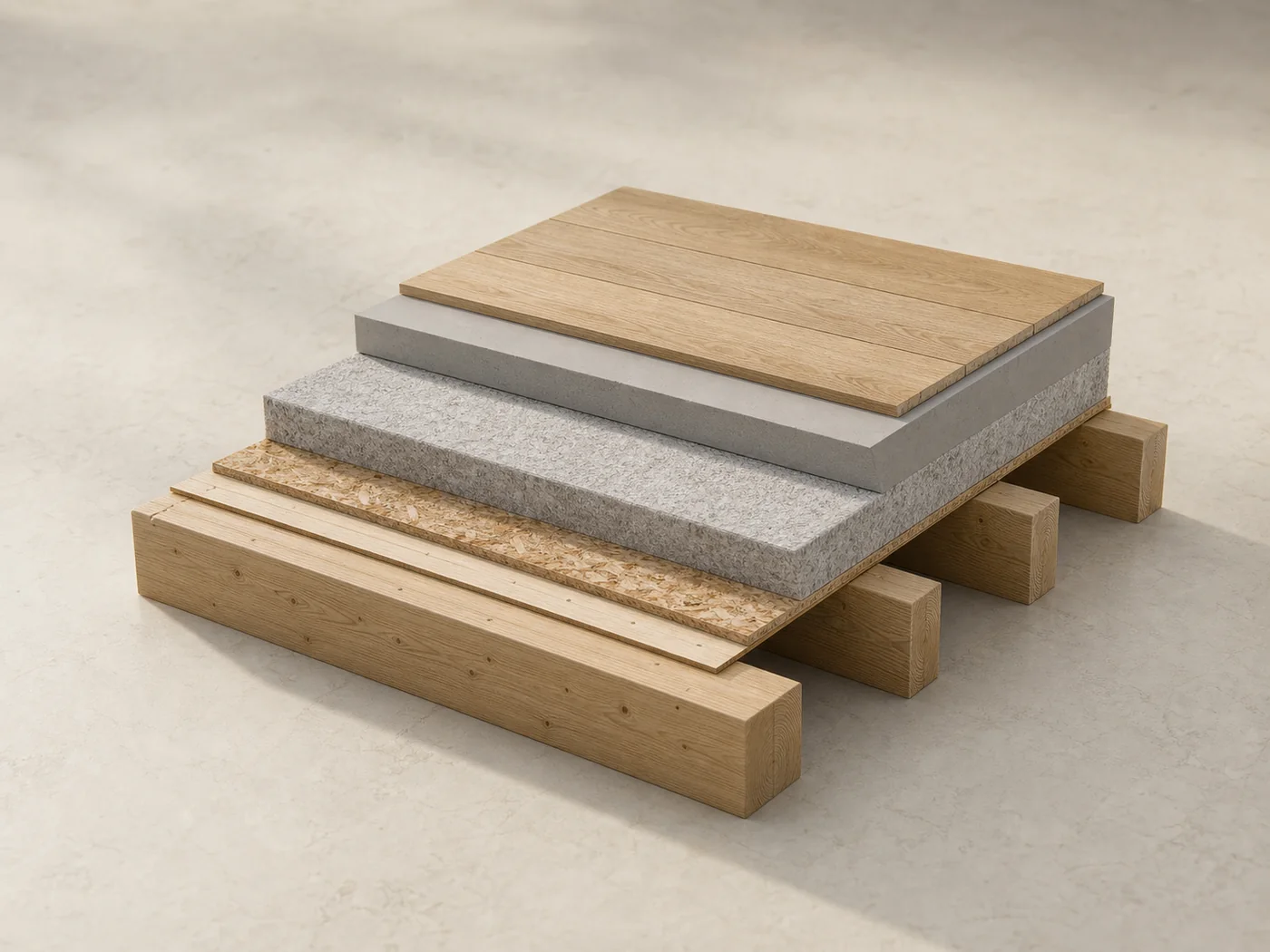

Spaccato fotorealistico solaio interpiano senza riscaldamento radiante

Solaio interpiano a secco

Soluzione senza pannello radiante, più compatta e ispezionabile.

Pacchetto 17–22 cm*U non pertinente
  1. Struttura a travetti e perline 20 mm
  2. Pannello OSB 15 mm
  3. Sottofondo impiantistico leggero 90–140 mm
  4. Massetto 50 mm
  5. Pavimento 15 mm

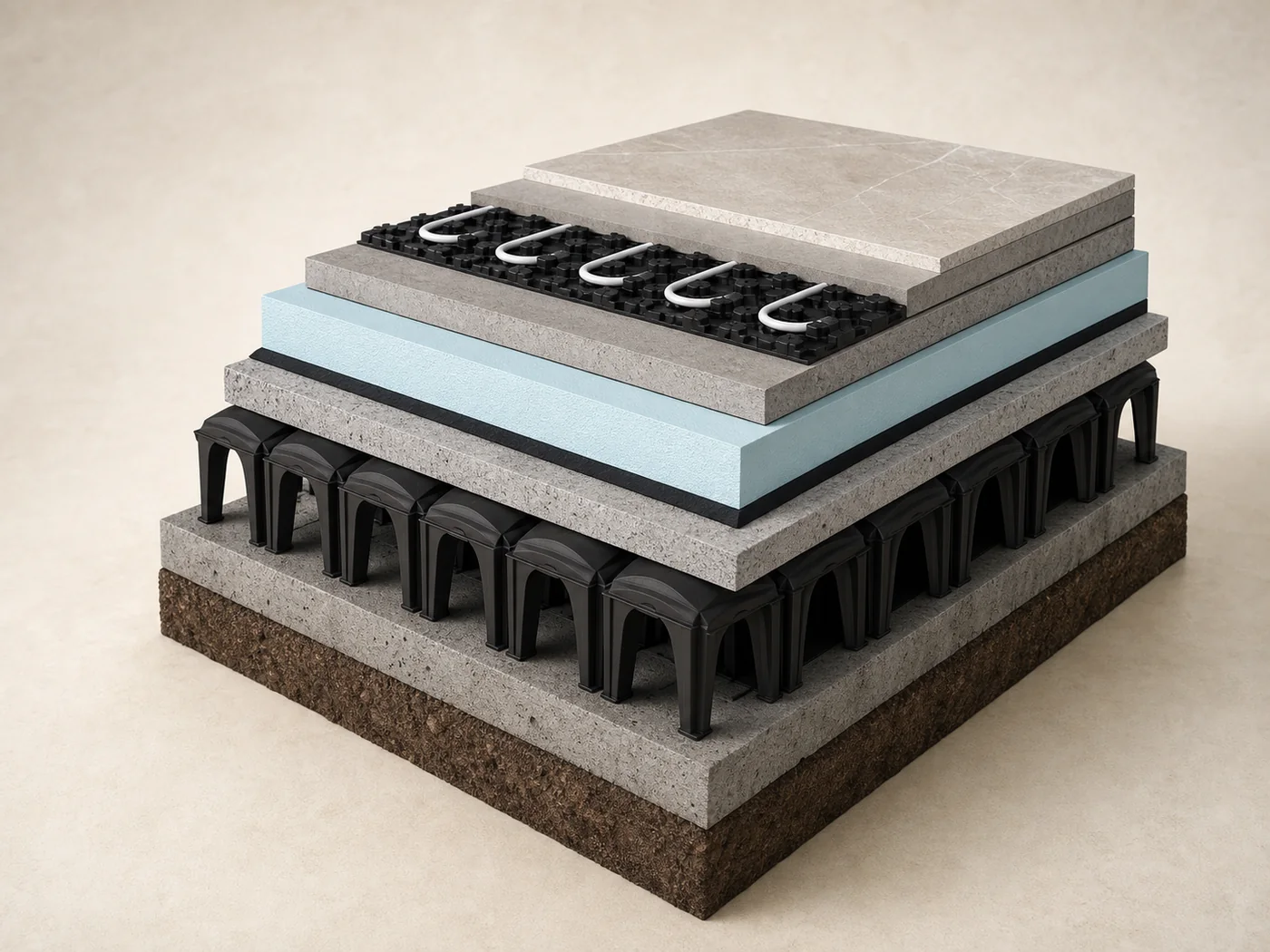

Spaccato fotorealistico solaio contro terra su vespaio areato con riscaldamento

Vespaio areato radiante

Separazione dal terreno, ventilazione e pavimento riscaldato.

U 0,233 W/m²KPacchetto ≈ 30 cm*XPS λD 0,034–0,035
  1. Platea e moduli per vespaio ventilato
  2. Cappa in calcestruzzo 50 mm
  3. Membrana bituminosa
  4. XPS 50 mm e sottofondo impiantistico 100 mm
  5. Radiante 40 mm, massetto 40 mm e pavimento 15 mm

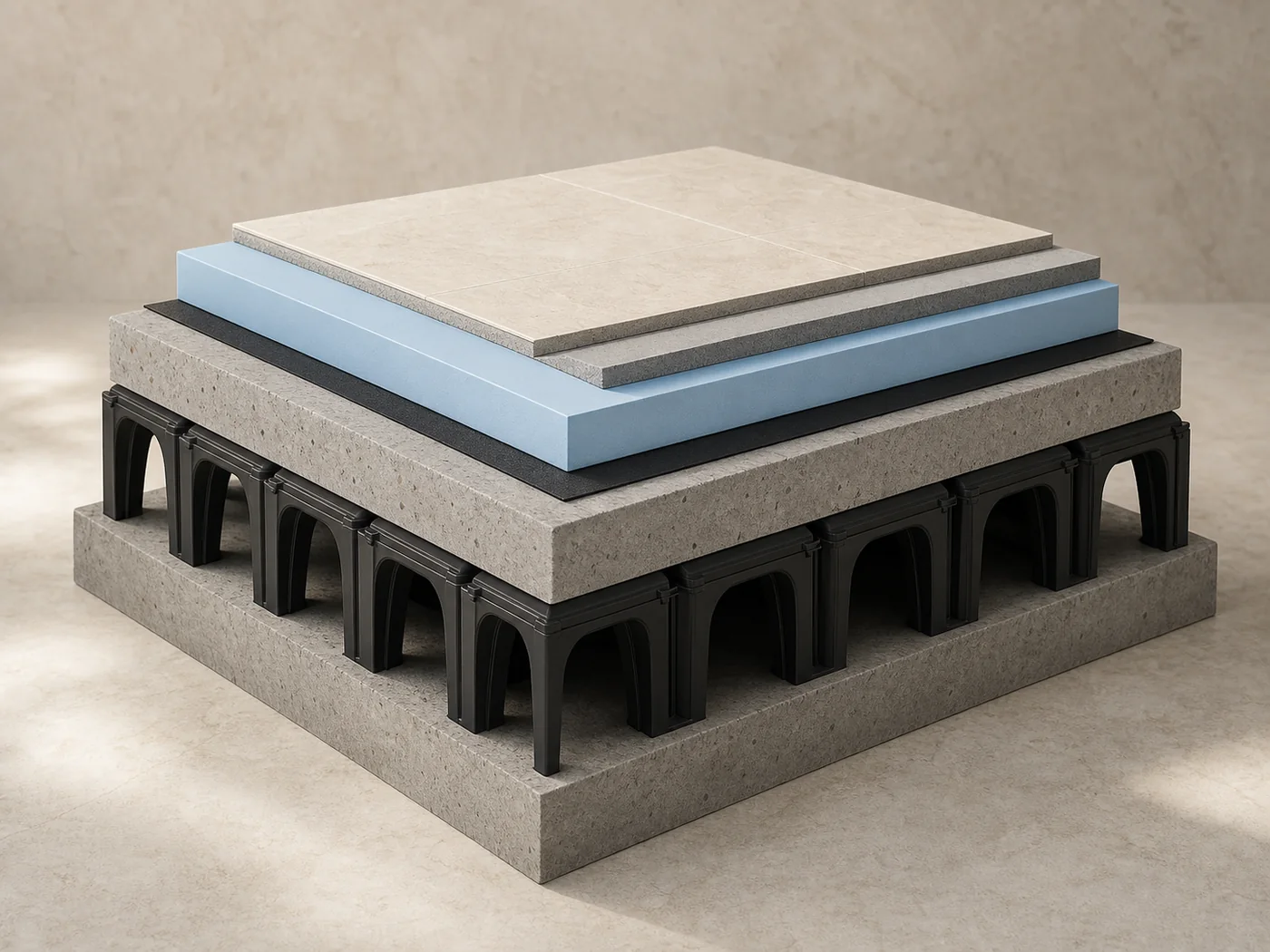

Spaccato fotorealistico solaio contro terra su vespaio areato senza riscaldamento

Vespaio areato non radiante

Versione compatta per locali o configurazioni senza pannello radiante.

U 0,50 W/m²KPacchetto ≈ 22 cm*XPS λD 0,034–0,035
  1. Platea e moduli per vespaio ventilato
  2. Cappa in calcestruzzo 50 mm
  3. Membrana bituminosa
  4. XPS 50 mm
  5. Massetto 40 mm e pavimento 15 mm

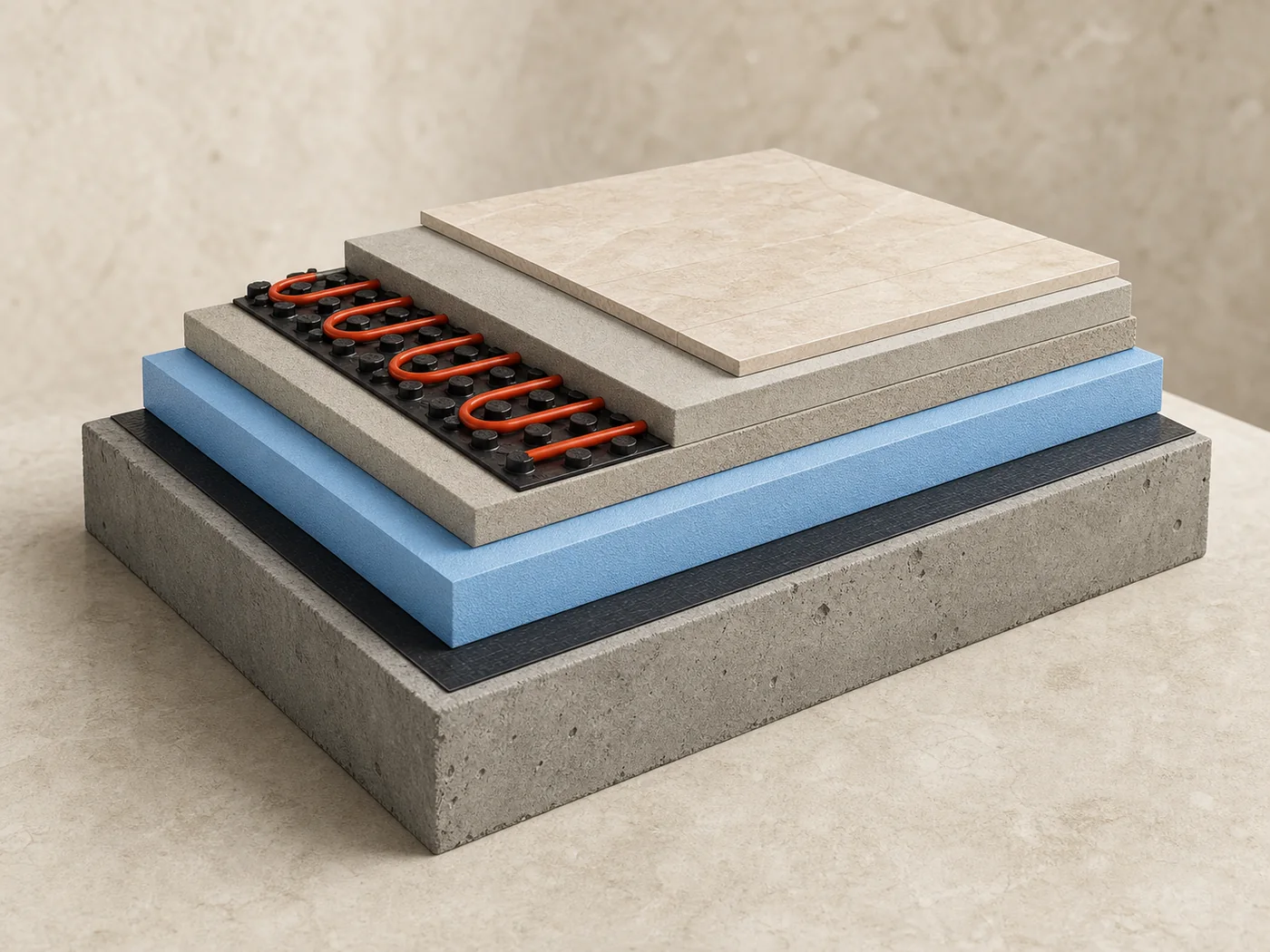

Spaccato fotorealistico pavimento contro terra su platea con riscaldamento

Platea isolata radiante

Pacchetto su soletta strutturale senza vespaio modulare.

U 0,25 W/m²KXPS 50 mmXPS λD 0,034–0,035
  1. Soletta strutturale in calcestruzzo
  2. Membrana bituminosa
  3. XPS 50 mm
  4. Sottofondo impiantistico 100 mm e radiante 40 mm
  5. Massetto 40 mm e pavimento 15 mm

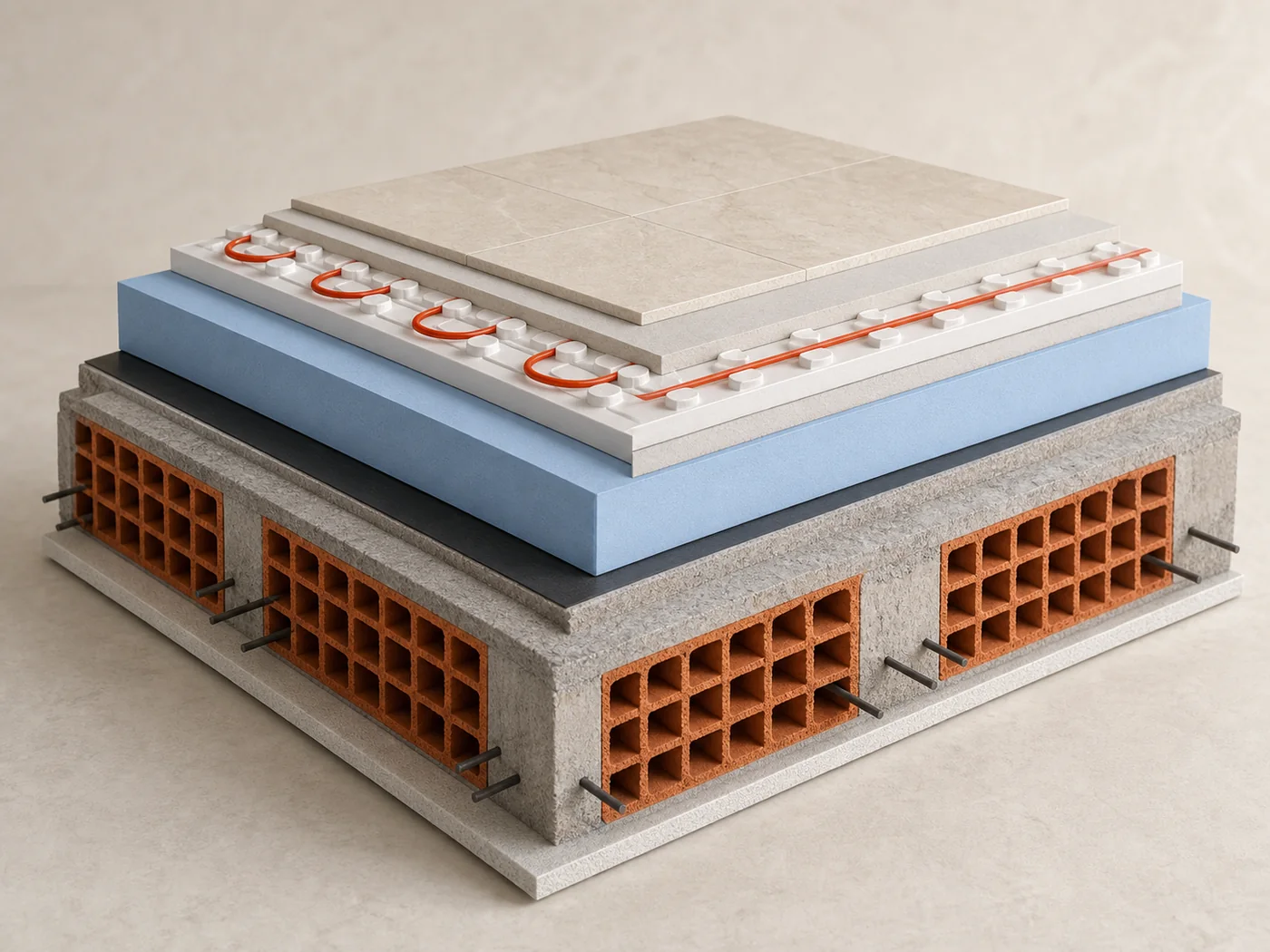

Spaccato fotorealistico solaio verso locale interrato

Solaio verso interrato

Orizzontamento in laterocemento isolato superiormente e dotato di radiante.

U 0,25 W/m²KPacchetto ≈ 56 cm*XPS 50 mm
  1. Intonaco inferiore 10 mm
  2. Solaio in laterocemento 250 mm e cappa 50 mm
  3. Impermeabilizzazione e XPS 50 mm
  4. Sottofondo impiantistico 100 mm e radiante 40 mm
  5. Massetto 40 mm e pavimento 15 mm
